EK-U1-KCU105-G

发布时间:2020-06-05 19:15:15 丨 浏览次数:256

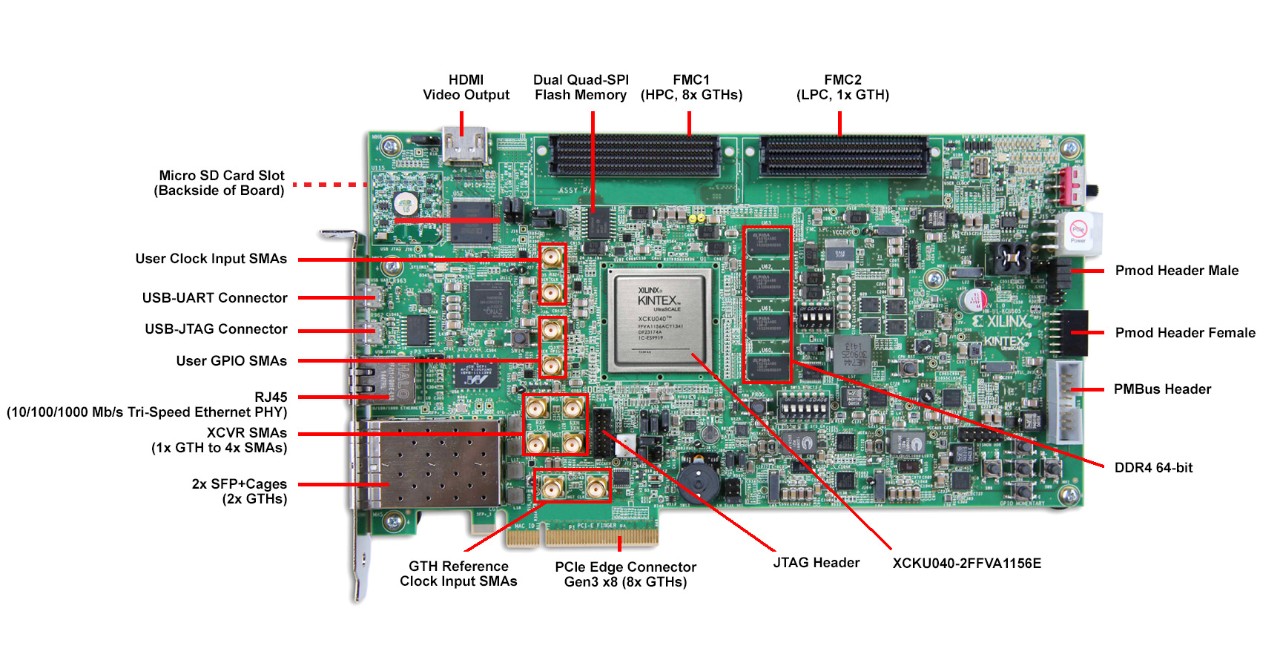

EK-U1-KCU105-G(图1)

型号:EK-U1-KCU105-G


  评估套件为评估前沿的KintexUltraScaleFPGA提供了完美的开发环境。KintexUltraScale系列提供面向下一代系统的类似ASIC系统级性能、时钟管理和功耗管理,实现价格、性能和功耗的完美平衡。


  本套件适合于那些面向中高容量应用的原型,如数据中心、无线基础设施、和其他 DSP 密集型应用程序。


  •使用KintexUltraScaleFPGA优化实现快速原型设计应用,以访问以下功能◦64-bitDDR4元件存储


  ◦面向Ethernet的DualSFP+屏蔽罩


  ◦PCIeGen3x8


  ◦2xFPGAFPGAMezzanineCard(FMC)接口实现I/O扩展


  配置


  •板上JTAG配置电路通过USB实现配置


  •JTAG头与Xilinx下载电缆一起使用,如平台电缆USBII


  •2x256Mb非易失性存储容量的四重SPI闪存


  存储器


  •2GBDDR4元件存储(4X[256Mbx16]器件)速率为1200MHz/2400Mbpsps


  •64MB(512Mb)四重SPI闪存


  •8KbIICEEPROM


  •MicroSD卡槽


  通信与网络


  •GigabitEthernetGMII、RGMII及SGMII


  •2xSFP/SFP+cage


  •带有4个SMA连接器的GTX端口(TX和RX)


  •UART至USB的桥接器


  •PCIExpressx8边缘连接器


  扩展连接器


  •FMC-HPC(部分填充)连接器(8个GTX收发器,114个单端或57个差分(34LA和24HA)用户定义信号)


  •FMC-LPC连接器(1个GTX收发器,68个单端或34个差分用户定义信号)


  •2xPMOD数据头


  •IIC


  显示


  •HDMI视频输出


  •驱动HDMI连接器的外部Phy/codec器件


  •8xGPIO用户LED


  功耗


  •12V插墙式适配器或ATX


  时钟技术


  •8x可编程时钟


  •系统时钟,EMC时钟,用户时钟,抖动减弱时钟


  •2xSMA输入时钟


  控制&I/O


  •5个指令按钮


  •4个DIP开关


  •1x旋转开关


  •DiffPairI/O(1SMApair)
