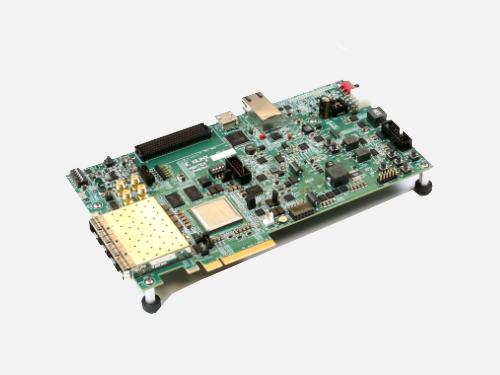

EK-U1-KCU116-G

发布时间:2020-06-05 19:02:20 丨 浏览次数:182

EK-U1-KCU116-G(图1)




型号:EK-U1-KCU116-G


  评估套件是评估重要KintexUltraScale+特性的理想选择,特别是28Gbps的收发器性能。KintexUltraScale+系列可为FinFET节点实现单位功耗性价比的最佳平衡,从而可为高端解决方案提供最低成本的解决方案。





  •4个支持28GbpsGTY评估的zSFP+模块


  •高达32位的DDR4


  •兼容PCIeGen3x8并支持Gen4


  •包括FMC、HDMI和PMOD在内的通用原型设计元件


  配置


  •板上JTAG配置电路通过USB实现配置


  •双路Quad-SPI闪存提供2x1Gb非易失性存储容量


  通信与网络


  •4xzSFP+模块


  •4xSMA


  •UART至USB的桥接器


  •RJ45以太网连接器,支持10、100或1000Mb/sSGMII以太网通信


  •兼容PCIeGen3x8并支持Gen4


  扩展连接器


  •FMC-HPC(PartialPopulation)连接器(4GTY收发器、46个单端或23个差分(23个LA对:LA[00:22])用户定义信号)


  •2xPMOD插头(1公、1母)


  控制&I/O


  •5个指令按钮


  •4个DIP开关


  •PMBUS及系统控制器


  存储器


  •1GB32-bitDDR4元件存储(2X[256Mbx16]器件)速率为1333MHz/2666Mbpsps


  •64MB(512Mb)四重SPI闪存


  •Micro-SD卡插槽


  时钟技术


  •两个Si570时钟芯片(用户与GT)


  •SI5328抖动衰减精密时钟


  •2xSMAMGT输入时钟


  显示


  •HDMI视频输出


  •8xGPIO用户LED


  功耗


  •12V插墙式适配器或ATX
