EK-U1-VCU118-G

发布时间:2020-06-05 18:46:30 丨 浏览次数:165

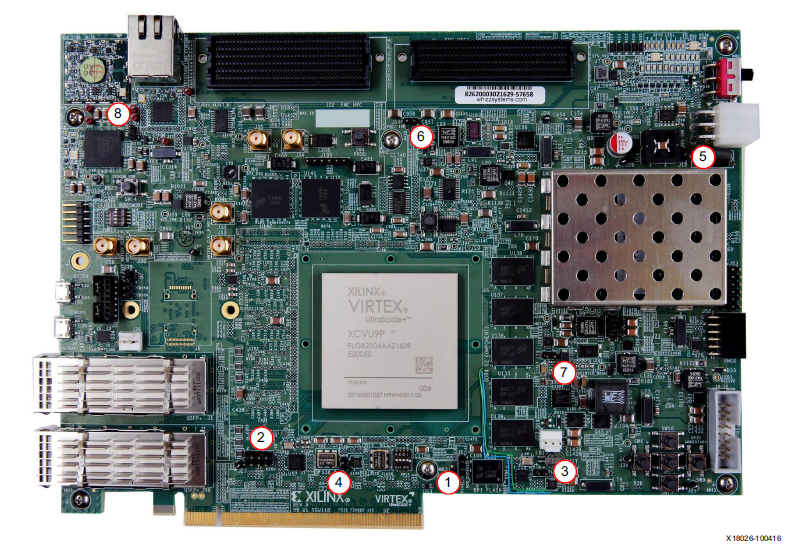

EK-U1-VCU118-G(图1)


型号:EK-U1-VCU118-G


  评估套件为评估前沿的VirtexUltraScale+FPGA提供了完美的开发环境。VirtexUltraScale+器件在FinFET节点提供最高性能与集成功能,其中包括最高串行I/O和处理带宽,以及最高片上内存密度。


  此套件是诸多原型应用的完美选择:1+Tb/s网络和数据中心到全面集成的雷达/警示系统。


  •Dual 80-bit DDR4 元件存储


  •RLDRAM3 (2x36-bit) 内存


  •Dual QSFP28 接口


  •PCIe Gen3x16 (VCCINT = 0.85V)


  •VITA 57.4 FMC+ 接口


  •VITA 57.1 FMC 接口


  •Samtec FireFly 接口


  配置


  •板上JTAG配置电路通过USB实现配置


  •JTAG头与Xilinx下载电缆一起使用,如平台电缆USBII


  •QSPIflash存储器


  通信与网络


  •10/100/1000MbpsEthernet(SGMII)


  •Dual4x28GbpsQSFP28屏蔽罩


  •SamtecFireFly4x28Gbps接口


  •支持mico-BUSB接插件的双路USB至UART桥接器


  •RJ45以太网接插件


  •PCIExpress端点Gen3x16


  扩展连接器


  •FMC+HSPC连接器(24–28GbpsGTY收发器、80个差分用户定义对)


  •FMCHPC1connector(58个差分用户定义对)


  •PMOD报头


  •IIC


  控制&I/O


  •个用户按钮开关(x5)


  •用户DIP开关(4-位)


  •PMBUS及系统控制器MSP430可开关电源、时钟、SD卡和I2C总线


  存储器


  •两个4GBDDR4组件存储器接口(每个5个[256Mbx16]器件)


  •4MBRLD3组件存储器接口(每个5个[256Mbx16]器件)IICEEPROM:8Kb


  •微型安全数字(SD)接插件1GbQuadSPIFlash


  时钟技术


  •SI5335A4通道时钟生成器


  •Si570IIC可编程LVDS时钟生成器


  •SI5328C时钟乘法器与抖动衰减器


  •2个SMAMGT参考时钟输入


  •1个SMA用户时钟输入


  显示


  •用户&状态LED


  功耗


  •12V插墙式适配器或ATX
